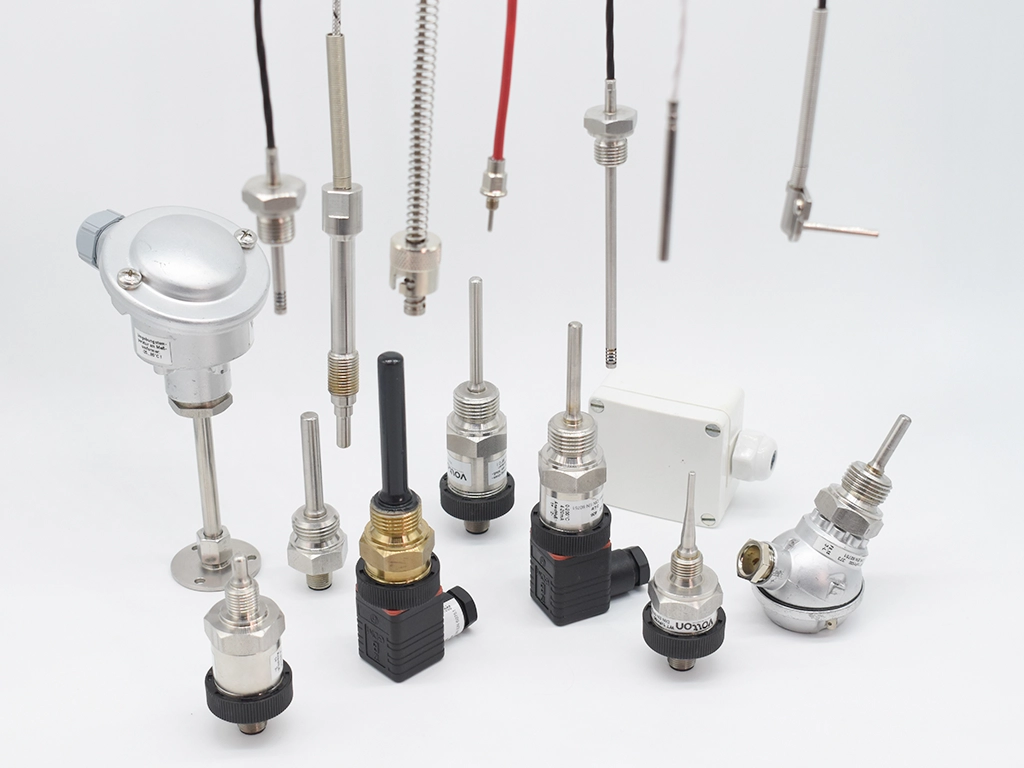

Thermoelemente
Die Temperatur ist nach der Zeit
die am häufigsten gemessene Einheit.
- Express-Fertigung möglich
Thermoelemente bestehen aus einem Leiterpaar unterschiedlicher Metalle. Diese sind an den Enden miteinander verbunden und bilden auf Basis des Seebeck-Effekts unterschiedliche, temperaturabhängige Thermospannungen aus.
Die genormten Kennlinien der einzelnen Materialien sind dabei in der DIN EN 60584 festgeschrieben. Wird die Temperatur der Messspitze erhöht, steigen auch die Thermospannungen der einzelnen Leitern. Dadurch lässt sich eine Spannungsdifferenz ablesen, die mittels Messumformer erfasst werden kann.
Es werden folgende Bauformen unterschieden:
Kabelfühler
Hier wird die Leitung des Thermoelements (NiCr-Ni / Typ K) an der Spitze verschweißt, um eine Messung zu erzielen.
Zum Schutz des Thermoelements bieten wir eine Vielzahl von Schutzrohrformen und Befestigungsvarianten zur Auswahl: klassisches Rundrohr, mit Gewinde, Block mit Bohrung, Bajonettkappe u. v. m
Bitte beachten Sie: Die max. Temperatur des Thermoelements ist auch abhängig von der max. Temperatur der Anschlussleitung.
DOWNLOADS
Download Zip Kiop 1.pdf (~792 KB)
Mantelthermoelemente
Bei den Mantelthermoelementen sind die unterschiedlichen Metalle (z. B. bei Typ K die NiCr-Ni) an einer biegsamen, mineralisolierten Mantelleitung befestigt. Damit erreichen Sie maximale Temperaturen in kompaktester Form.
Die Mantelleitung wird anschließend an div. Leitungen, Verbindungsstellen etc. angeschlossen.
DOWNLOADS
Download Zip Kiop 1.pdf (~792 KB)
Thermoelemente mit Anschlusskopf
Der Sensor für raue Umgebungen (wie ATEX oder UL). Hier sitzt der Thermodraht in einem Schutzrohr oder einer mineralisolierten Mantelleitung und führt in einen Anschlusskopf (B, A, F, u. a.).
DOWNLOADS
Download Zip Kiop 1.pdf (~792 KB)
Technische Daten*
| Durchmesser (min–max) | 0,5–22 mm, auf Anfrage auch größer |
| Länge (min–max) | 5–10 m, auf Anfrage auch länger |
| Max. Temperatur | Typ J Fe / Cu-Ni: 700 °C, kurzzeitig 900 °C Typ K Ni-Cr / Ni-Al: 1.000 °C, kurzzeitig 1.200 °C Typ S Pt-10%Rh / Pt: 1.300 °C, kurzzeitig 1.600 °C Typ B Pt.30%Rh / PT-6%Rh: 1.600 °C, kurzzeitig 1.800 °C Andere Thermoelemente wie Typ N, L, R auf Anfrage |
| Zertifikate | DIN EN ISO 9001:2015, ATEX, GL, weitere auf Anfrage |
| Thermopaare | Einfach, doppelt oder auf Anfrage |
| Genauigkeit | Klasse 1 (+/- 1,5 °C bei Typ J,K) |
| Werkstoffe | 1.4762, 1.4841, 2.4816, 1,4541, Keramik C530/C610/C799 ... |
*Bitte beachten Sie, dass es sich hierbei lediglich um Richtwerte handelt. Nehmen Sie bei besonderen Anforderungen bitte Kontakt mit uns auf und wir finden den richtigen Sensor für Sie.
Technische Daten*
0,5–22 mm, auf Anfrage auch größer
5–10 m, auf Anfrage auch länger
Typ J Fe / Cu-Ni: 700 °C, kurzzeitig 900 °C
Typ K Ni-Cr / Ni-Al: 1.000 °C, kurzzeitig 1.200 °C
Typ S Pt-10%Rh / Pt: 1.300 °C, kurzzeitig 1.600 °C
Typ B Pt.30%Rh / PT-6%Rh 1.600 °C, kurzzeitig 1.800 °C
Andere Thermoelemente wie Typ N, L, R auf Anfrage
DIN EN ISO 9001:2015, ATEX, GL, weitere auf Anfrage
einfach, doppelt oder auf Anfrage
Klasse 1 (+/- 1,5 °C bei Typ J,K) …
1.4762, 1.4841, 2.4816, 1,4541, Keramik C530/C610/C799 …
*Bitte beachten Sie, dass es sich hierbei lediglich um Richtwerte handelt. Nehmen Sie bei besonderen Anforderungen bitte Kontakt mit uns auf und wir finden den richtigen Sensor für Sie.
- Individuelle Fertigung
Bei besonderen Anforderungen (Maße, Temperaturbereich etc.) entwickeln wir gerne auch die passende Spezialanfertigung für Ihren Anwendungsbereich. Profitieren Sie von unserer langjährigen Erfahrung im Bereich der industriellen Wärmetechnik!
- Express-Fertigung
Mit unserer Express-Fertigung haben Sie Ihr individuelles Thermoelement in rund 1,5 Wochen im Haus.
